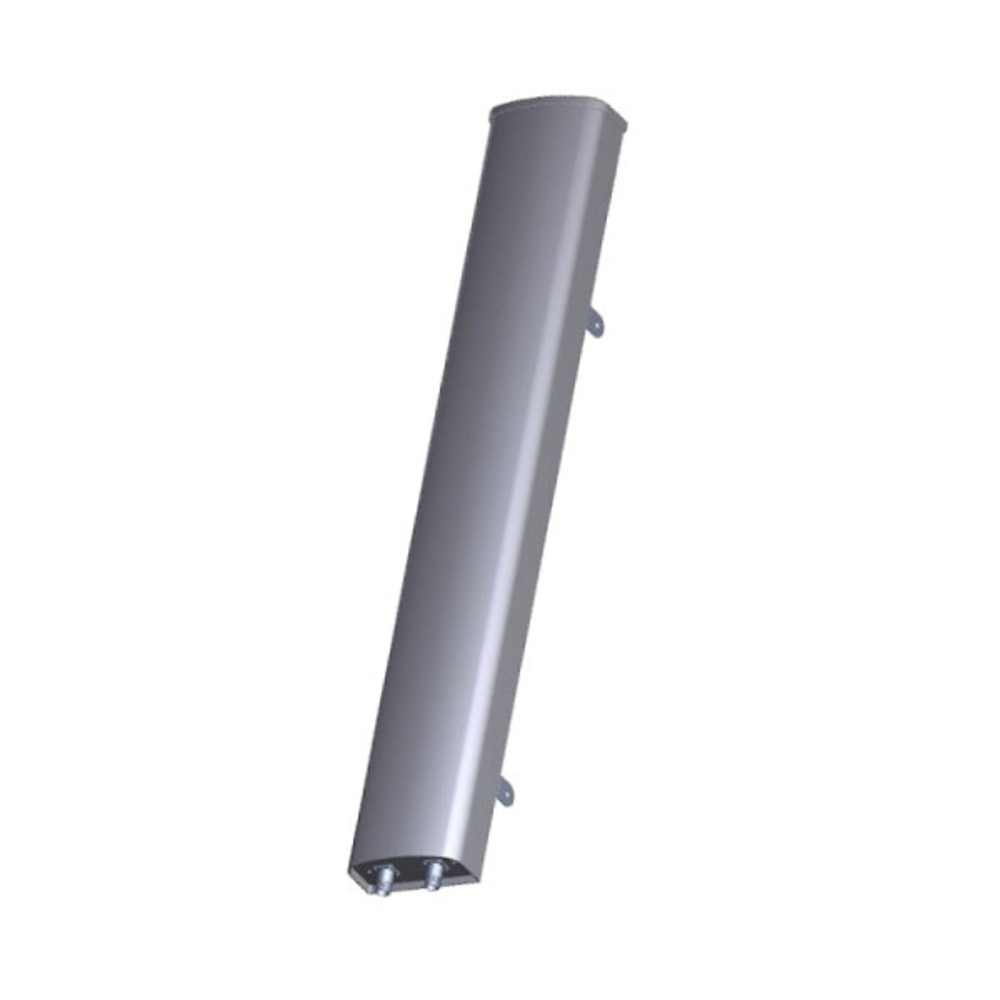

Alpha Wireless 2 Port B42, 43 & 48 - 65⁰, T0º Downtilt Antenna

(0)No Reviews yet
  • SKU: AW3014-T0-F
  • Manufacturer: Alpha Wireless
  • Data Sheet: Download

Out of Stock

 Open chat or call us for stock status

Product Information

Alpha Wireless AW3014-T0-F

2 Port B42, 43 & 48 - 65⁰, T0º Downtilt Antenna

The Alpha Wireless 2 Port B42, 43 & 48 - 65⁰, T0º Downtilt Antenna is a slimline solution developed for fixed wireless applications. Alpha Wireless panel antennas provide wireless network operators the highest performance and quality. Panel antennas are generally used in sectorized applications. These antennas are designed for optimal radiation patterns improving overall network performance. Various tilt options are available to address network optimization requirements.

Specifications

Specifications AW3014-T0-F

Spec
Frequency Range3300 - 3800MHz
Polarization±45° Slant Linear
Gain18dBi
Azimuth Beamwidth65°
Azimuth Beam Squint
Elevation Beamwidth
Electrical DowntiltT0°
Electrical Downtilt Deviation
Impedance50ohms;
VSWR1.5
Return Loss14dB
Isolation28dB
Front to Back Ratio (total power ±30°)30dB
Upper Sidelobe Suppression (peak to 20°)18dB
Cross Polar Discrimination at Sector16dB
Maximum Effective Power per Port100W
Mechanical Specifications
Dimensions(29.5" x 6.2" x 3.1")
Packing Size823 x 240 x 178mm (32.4 x 9.45 x 7")
Net Weight (antenna)4.3kg (9.4lbs)
Net Weight (mount)1.43kg (3.1lbs)
Weight12.5 lbs
Connector Quantity2
Connector PositionBottom
Windload Frontal130(30)
Windload Lateral80(18)
Survival Wind Speed200kmh (125mph)
Radome MaterialUV-Stabilized PVC
Product Compliance EnvironmentalRoHS
Lightning ProtectionDC Grounded
Cold Temperature Survival-40°C (-40°F)
Hot Temperature Survival+70°C (158°F)
